De USB GUI van de Vertex voor Windows-pc: elk tabblad en elke optie uitgelegd, van EDID MANAGER en SCALER tot HDR-, AVI/VSI- en Dolby Vision-InfoFrames.
De nieuwste GUI-versie voor je Vertex download je via het tabblad Download op de productpagina van de Vertex: hier. Gebruik bij de nieuwste GUI altijd ook de nieuwste FW, zodat je alle nieuwe functies hebt.
Met de USB GUI voor Windows-pc kun je het volgende:
Informatie over het bronapparaat tonen, indien beschikbaar.
Gedetecteerd audiotype van het ingangssignaal tonen.
Informatie over het sink-apparaat tonen, indien beschikbaar.
Resolutie, verversingsfrequentie en bandbreedte van het uitgangssignaal tonen.
Kleurruimte en deep color van het uitgangssignaal tonen.
Versleuteling van het uitgangssignaal tonen.
De firmwareversie en revisie van de Windows GUI tonen.
Informatie over de actieve ingang tonen.
Van actieve ingang wisselen of Matrix-modi in-/uitschakelen.
EDID-modus kiezen (Sink, Custom, Fixed)
De standaard EDID-tabel kiezen uit 100 vooraf geladen EDID-banken.
Dezelfde of een andere EDID per ingang gebruiken.
Afgedwongen vlaggen kiezen voor de Automix-modus. (2.0, 5.1, 7.1 Full, Native, Top Max, BT.2020/xvYcc, HDR10+, HLG, DV Force, DV Remove, DV Limit, no 3D, no YCbCr)
Automix-algoritme kiezen
EDID uitlezen (sniffen) van aangesloten sink-apparaten. (EDID lezen van TOP- en BOT-uitgang)
Elke eigen EDID-bank lezen, schrijven, laden, opslaan en uploaden.
Scalingregels bepalen (No Scaling, Custom Scaling, Auto Scaling)
Gewenste Custom Scaling-modi kiezen
Scalingregels kiezen uit de beschikbare 4K30-presets
Scalingregels kiezen uit de beschikbare 4K60- en 4K60 4:2:2-presets
Gewenste scalingopties instellen (Downscale, Thru en Up)
Kleurruimte en deep color bepalen voor Downscale, Thru en Up.
Vastgelegde HDR-metadata tonen.
Live HDR-metadata versturen die met de Custom HDR-metadatagenerator zijn gemaakt.
CRC automatisch invullen voor het HDR-InfoFrame.
HDR uitschakelen door alle binnenkomende HDR-metadata te schrappen (JVC-projectormodus)
Vastgelegde AVI- en Vendor Specific-InfoFrames tonen.
Eigen AVI- en Vendor Specific-InfoFrames versturen.
AVI en VSI uitschakelen.
De verplichte Dolby Vision-string van de aangesloten sink opslaan.
Vastgelegde SPD-, Audio-, HDMI Vendor Specific- en HDMI Forum VSIF-InfoFrames tonen.
OSD-meldingen aan-/uitzetten.
Positie, kleur, transparantie en achtergrond van het OSD instellen.
Kiezen welke OSD-info wordt getoond (Source, Video Field, Video IF, HDR RX/TX, HDR IF, Audio, RX HDR).
De OSD-timer voor het vervagen van het OSD kiezen.
Het OSD-masker aan- of uitzetten.
Positie en transparantie van het OSD-masker instellen.
Eigen OSD-tekst aan- of uitzetten.
Positie van de eigen OSD-tekst instellen.
Eigen OSD-tekst bewerken.
Live HDMI CEC-commando's versturen.
CEC-verwerking AAN/UIT zetten.
CEC-ID# bepalen (AVR ID#5 voor de ARC-functie of processor ID#14)
De Autoswitch-functie AAN of UIT zetten.
Input Priority instellen voor de Autoswitch-modus (Normal/Forced)
HDCP-revisie van de uitgang kiezen.
De zijlogo's aan- of uitzetten.
Het OLED aan- of uitzetten
Het OLED 180 graden draaien
OLED-kleuren omkeren
De fade-timer van het OLED instellen
Issue Hotplug (soft reset)
De startpagina van het OLED instellen
Het apparaat terugzetten naar de fabrieksinstellingen.
De EDID terugzetten naar de fabrieksinstellingen.

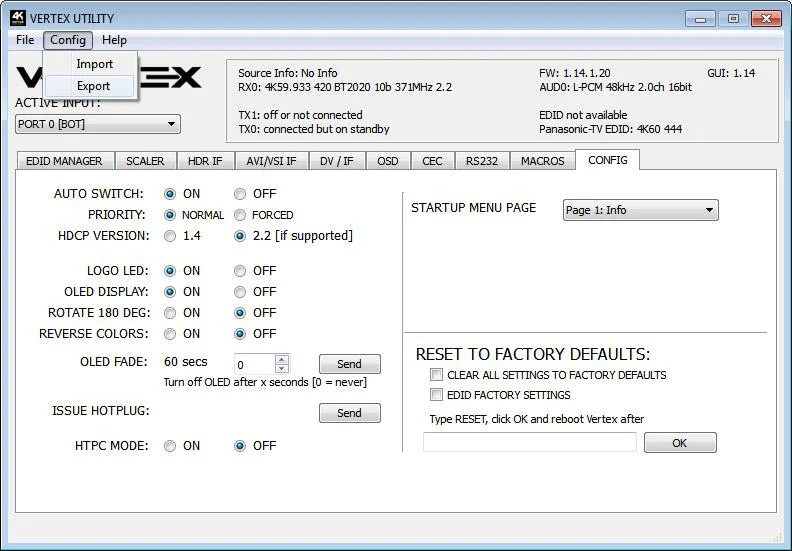

Een configuratiebestand importeren of exporteren.
OpmerkingKies je een EDID-bank uit de keuzelijst met vooraf geladen EDID-banken, dan hoef je verder niets te doen: na de klik wordt de EDID van je keuze geladen en resetten HPD-signalen het signaal, zodat je gekozen EDID automatisch wordt aangeboden.

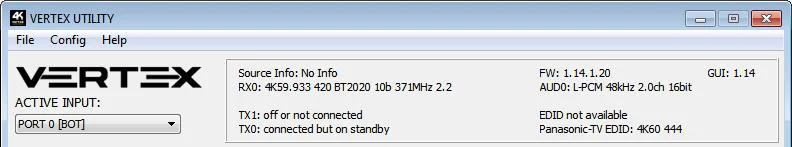

BOVENSTE DEEL
Het BOVENSTE DEEL van de USB GUI voor Windows-pc:
Het omkaderde gebied rechts geeft je de volgende informatie:
FW: 1.14.1.20
rechtsboven toont de huidige FW-versie van je Vertex.
GUI: 1.14
rechtsboven toont de versie van de Windows GUI die je gebruikt.
Broninfo
Toont, indien beschikbaar, informatie over het gebruikte bronapparaat.
RX0
Toont de resolutie van het ingangssignaal op ingang RX0, plus verversingsfrequentie, kleur, bandbreedte en HDCP-informatie.
AUD0
Toont geluidsinformatie voor ingang RX0.
RX1
Toont de resolutie van het ingangssignaal op ingang RX1, plus verversingsfrequentie, kleur, bandbreedte en HDCP-informatie.
AUD1
Toont geluidsinformatie voor ingang RX1.
TX1
Toont de status of de resolutie van het uitgangssignaal op TX1, plus verversingsfrequentie, kleur, bandbreedte, HDCP en EDID
TX0
Toont de status of de resolutie van het uitgangssignaal op TX0, plus verversingsfrequentie, kleur, bandbreedte, HDCP en EDID
Links, onder het Vertex-logo:
Actieve ingang
Hiermee kies je de actieve ingangspoort of schakel je naar een van de twee beschikbare Matrix-modi, net als met de drukknop op het apparaat (zie pagina 9)

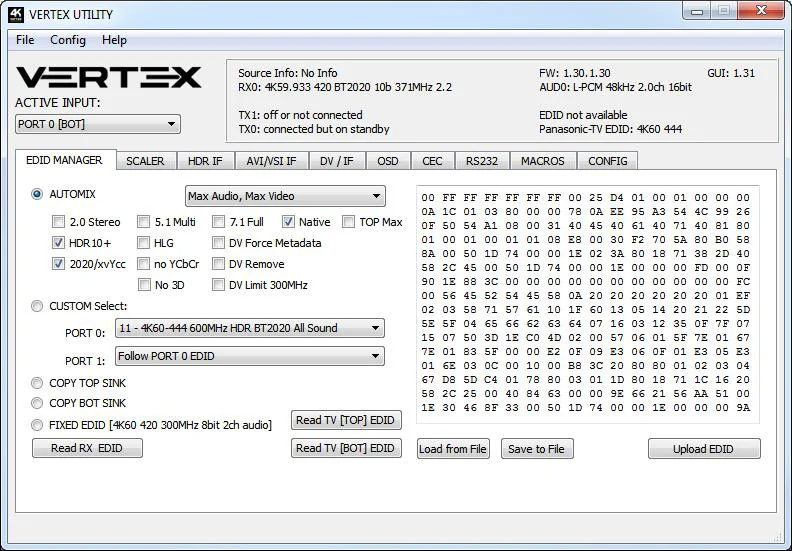

Het deel EDID MANAGER van de USB GUI voor Windows-pc:
Automix-modus
Maakt een EDID op basis van de gezamenlijke mogelijkheden, zodat beide sinks altijd beeld en geluid tonen. Je kunt vlaggen aan- of uitvinken om bepaalde parameters af te dwingen of te overschrijven, zodat ze bij je wensen passen. Bijv.: is je tv stereo en je AVR full sound en zijn beide aangesloten op een uitgang van de Vertex, dan meldt Automix standaard Stereo als geluidsmogelijkheid. Vink je de vlag Full Audio aan, dan dwing je Automix om altijd Full Audio te melden, ongeacht de echte geluidsmogelijkheden van de aangesloten sinks.
Automix Algo
Kies het mengalgoritme van je keuze; beschikbaar zijn: Min Mixed Capabilities, Max Audio/Min Video, Top Output Priority, Bot Output Priority, Max Audio/Max Video (standaard)
2.0 Stereo
Dwingt de gemaakte Automix-EDID om stereogeluid aan te bieden.
5.1 Multi
Dwingt de gemaakte Automix-EDID om 5.1-meerkanaalsgeluid aan te bieden.
7.1 Full
Dwingt de gemaakte Automix-EDID om volledig 7.1-geluid aan te bieden.
Native
Dwingt de gemaakte Automix-EDID om de eigen (native) geluidsmogelijkheden van de setup aan te bieden.
TOP MAX
Dwingt de Automix-EDID om de maximale audiomogelijkheden van de sink op de TOP-uitgang aan te bieden.
HDR 10+
Dwingt de Automix-EDID om HDR10+-ondersteuning aan te bieden.
HLG
Dwingt de Automix-EDID om HLG-ondersteuning aan te bieden.
2020/xvYCC
Dwingt de Automix-EDID om BT2020- en xvYCC-ondersteuning aan te bieden.
no YCbCr
Dwingt de Automix-EDID om geen YCbCr-ondersteuning aan te bieden (handig om RGB af te dwingen).
no 3D
Dwingt de Automix-EDID om geen 3D-ondersteuning aan te bieden.
DV Force Metadata
Dwingt de Automix-EDID om Dolby Vision-ondersteuning aan te bieden.
DV Remove
Dwingt de Automix-EDID om geen Dolby Vision-ondersteuning aan te bieden.
DV Limit 300MHz
Dwingt de Automix-EDID om Dolby Vision-ondersteuning alleen op 300MHz aan te bieden.
Custom Use / BT
Kies en gebruik een EDID uit een selectie vooraf geladen EDID-tabellen of laad een EDID-bank naar keuze. Standaard is de gekozen EDID-tabel een 4K60 4:4:4 600MHz met volledige audiomogelijkheden. Laat de schakelaar in deze stand voor bediening op afstand via USB/IR of de Android/iOS-app en/of om een van de maximaal 100 beschikbare EDID-tabellen te kiezen en te gebruiken (4K60 4:4:4 HDR, 4K60 4:2:0 10bit, zie p.13 voor de volledige lijst). Kies je een EDID-bank uit de keuzelijst met vooraf geladen EDID-banken, dan hoef je verder niets te doen: zodra je er een aanklikt, wordt de EDID van je keuze geladen en resetten HPD-signalen het signaal, zodat je gekozen EDID automatisch wordt aangeboden. Elke ingang kan een eigen EDID krijgen.
Deze modus is een 4K60 4:2:0 8b 300MHz stereo-EDID-tabel. Je kunt hem gebruiken als veiligheids-EDID om in elke setup/situatie beeld te krijgen. (Behalve bij schermen met maximaal FHD of 4K30)
Read RX EDID
Deze optie is handig als je bijvoorbeeld de opgebouwde mogelijkheden van een Automix-EDID in je setup wilt controleren met externe software zoals AWEE (AW EDID Editor van Analog Way). Gebruik dan gewoon de knop Read Vertex EDID en daarna de knop Save to File, zodat je het EDID-bestand in een externe EDID-editor kunt openen.
Read TV [TOP] EDID
Hiermee lees (sniff) je de EDID uit van het sink-apparaat op de TOP-uitgang van je Vertex. Die kun je daarna als eigen EDID gebruiken met de knop Upload EDID to Vertex, of als bestand exporteren met de knop Save to File, zodat je het EDID-bestand in een externe EDID-editor kunt openen.
Read TV [BOT] EDID
Hiermee lees (sniff) je de EDID uit van het sink-apparaat op de BOTTOM-uitgang van je Vertex. Die kun je daarna als eigen EDID gebruiken met de knop Upload EDID to Vertex, of als bestand exporteren met de knop Save to File, zodat je het EDID-bestand in een externe EDID-editor kunt openen.
Load from File
Hiermee open en laad je elk EDID-bestand naar keuze. Dat kun je daarna als eigen EDID gebruiken met de knop Write EDID to Vertex.
Save to File
Hiermee sla je de huidige EDID op in een bestand, als back-up of om te bewerken met externe software zoals AWEE (AW EDID Editor van Analog Way).
Upload EDID
Deze knop schrijft het handmatig geladen EDID-bestand naar een eigen bank in de Vertex.
Opmerking over HDCPBeide ingangen accepteren HDCP1.4/2.2. Beide uitgangen werken met HDCP1.4/2.2-apparaten.
SCALER
Het deel SCALER van de USB GUI voor Windows-pc:
No Scaling
Zet je apparaat op No Scaling om het signaal onveranderd door te geven
Custom Scaling
Zet je Vertex op Custom Scaling om de scalingparameters handmatig te bepalen. Je kunt kiezen uit verschillende resoluties en instellingen voor kleurruimte en deep color, voor zowel de upscale- als de downscale-uitgang.
Zet je apparaat op Auto Scaling om automatische presets te gebruiken voor TX1 [TOP-uitgang]. Standaard gebruikt het apparaat auto-sense.
4K60 PRESET
Hiermee komt elk 4k60-ingangssignaal eruit als 4k60 420 8bit 300MHz of 1080p60 444 8/10/12-bit. Een handig profiel als je alleen een 300MHz-scherm met ondersteuning voor 4K60 420 8-bit hebt. Laat de EDID de speler HDMI 2.0-formaten sturen, zoals alle HDR-modi, dan accepteert het scherm die dankzij de scaling-/chroma-aanpassingen van de Vertex.
4K60 422 HDR PRESET
Hiermee komt een 4K60 420 HDR-ingangssignaal eruit als 4K60 420 10-bit, 4k60 420 8-bit 300MHz of 1080p60 444 8/10/12-bit. Een handig profiel als je alleen een 300MHz-scherm met ondersteuning voor 4K60 420 8-bit hebt. Laat de EDID de speler HDMI 2.0-formaten sturen, zoals alle HDR-modi, dan accepteert het scherm die dankzij de scaling-/chroma-aanpassingen van de Vertex.
4K30 PRESET
Hiermee komt elk 4k24/25/30-signaal eruit als 4k24/25/30 444 8-bit 300MHz, 1080p30 444 8/10/12-bit of 4k24/25/30 422 12-bit 300MHz. Een handig profiel als je een 300MHz-scherm hebt. Laat de EDID de speler HDMI 2.0-formaten sturen, zoals alle HDR-modi, dan accepteert het scherm die dankzij de scaling-/chroma-aanpassingen van de Vertex.
NO UPSCALING
Met Auto Scaling schaalt de Vertex TX0 [BOT-uitgang] standaard op waar dat kan. Wil je dat uitschakelen of het upscalen aan de sink/het scherm overlaten, vink dan deze optie aan.
HDR INFOFRAME

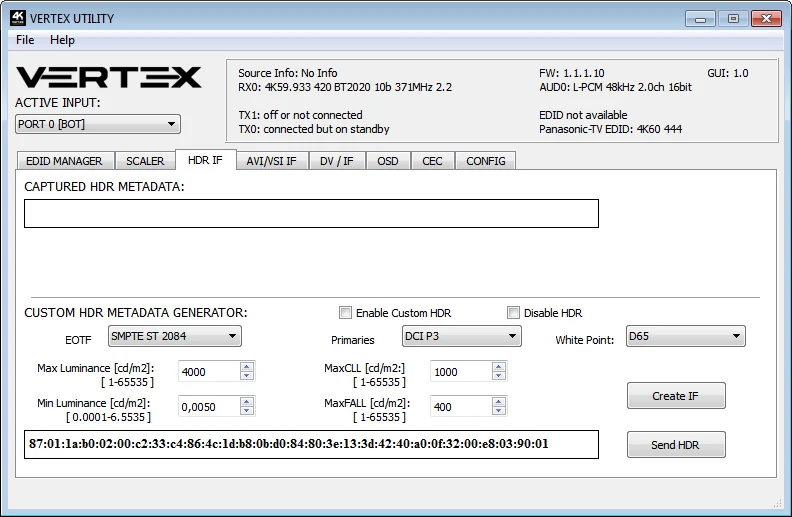

Het deel HDR INFOFRAME van de USB GUI voor Windows-pc:
CAPTURED HDR METADATA
Stuurt de bron op de ingang HDR-InfoFrame-metadata, dan wordt die informatie vastgelegd, uitgelezen en in dit tekstvak van de GUI getoond. De HDR-metadata worden ook ontcijferd en in leesbare vorm getoond in de Windows GUI en op het OSD.
CUSTOM HDR METADATA GENERATOR
In dit deel van de GUI maak je je eigen HDR-metadata en voeg je die in het huidige signaal in, als aanvulling op of ter vervanging van de bestaande HDR-metadata.
ENABLE CUSTOM HDR
Standaard niet aangevinkt. Eenmaal geactiveerd zet deze optie de HDR-modus van elk HDR-scherm AAN. Klik je op ENABLE CUSTOM HDR, dan wordt het CUSTOM HDR IF verstuurd dat met de keuzelijsten en invoervelden is bepaald en daarna in het tekstvak is aangemaakt en getoond. Zo bepaal je zelf wat het InfoFrame precies is. Dit wordt ook in de Vertex opgeslagen en blijft behouden na hotplugs en power cycles.
Disable HDR
Eenmaal geactiveerd laat deze optie Linker alle binnenkomende HDR-metadata onderscheppen en schrappen. Deze modus is ingevoerd zodat eigenaren van een JVC-projector hun eigen gammacurves op HDR-content kunnen toepassen en de DI van hun projector werkt bij HDR-content.
EOTF
Kies tussen de waarden SDR Luminance Range, HDR Luminance Range, HLG ITU-R BT.2100-0 of SMPTE ST 2084 voor het aanmaken van de eigen HDR-metadata.
Primaries
Kies tussen de waarden DCI P3, ITU-R BT 709-5 of ITU-R BT2020-2 voor het aanmaken van de eigen HDR-metadata.
White Point
Kies de waarde voor het witpunt bij het aanmaken van de eigen HDR-metadata.
Max Luminance
Kies de waarde voor Max Luminance bij het aanmaken van de eigen HDR-metadata (geldig van 1 tot 65535)
MaxCLL
Kies de waarde voor MaxCLL bij het aanmaken van de eigen HDR-metadata (geldig van 1 tot 65535)
Min Luminance
Kies de waarde voor Min Luminance bij het aanmaken van de eigen HDR-metadata (geldig van 1 tot 65535)
MaxFALL
Kies de waarde voor MaxFALL bij het aanmaken van de eigen HDR-metadata (geldig van 1 tot 65535)
Create IF
Gebruikt de eerder ingestelde waarden om de eigen HDR-metadata aan te maken.
Send HDR
Verstuurt de zelf gemaakte HDR-metadata. Let op: na de klik wordt Enable Custom HDR automatisch geactiveerd; wil je stoppen met het versturen van de eigen HDR-metadata, vink dan Enable Custom HDR uit. Staat Enable Custom HDR aan en druk je op de knop Send HDR, dan stopt het invoegen van metadata niet, maar veranderen alleen de waarden; handig om te voorkomen dat de tv opnieuw moet synchroniseren.
OpmerkingJe kunt de strings op twee manieren resetten: houd de RESET-knop op de Vertex 10 seconden ingedrukt, of ga in de GUI naar de pagina "config" en voer een reset uit. Sluit na een reset via de GUI de GUI en open hem opnieuw. De velden zijn dan gevuld met de resetwaarden.
Openbare API/DLL
We hebben een DLL/API-pakket voor de Vertex gemaakt, zodat iedereen zijn Windows-software kan koppelen aan de mogelijkheden van de Vertex en systemen kan bouwen voor evaluatie, testen, meten, kalibratie en contentcreatie.

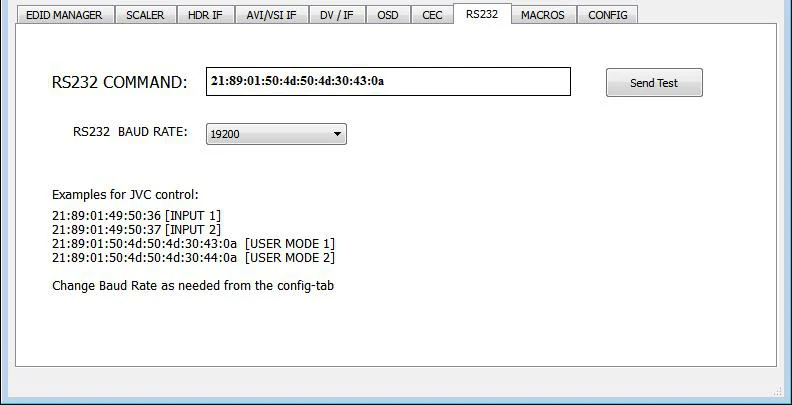

IR/RS232
De Vertex is volledig te bedienen via IR of vanaf elke computer met een seriële aansluiting, zoals Windows, Mac of Linux, via de RS232-interface. Voor het gemak zit de volledige lijst met IR- en RS232-commando's als tekstbestand bij elk pakket van de firmware-updater en het GUI-hulpprogramma.

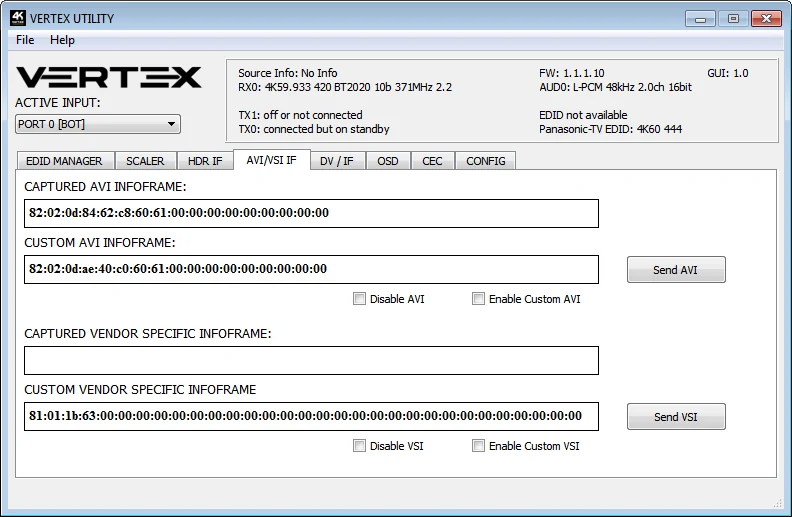

AVI/VSI IF
Het deel AVI/VSI IF van de USB GUI voor Windows-pc:
CAPTURED AVI INFOFRAME
Stuurt de bron een AVI-InfoFrame, dan wordt die informatie vastgelegd, uitgelezen en in dit tekstvak van de GUI getoond.
CUSTOM AVI INFOFRAME
Voer in dit tekstveld het AVI-InfoFrame van je keuze in HEX-formaat in. Weet je niet zeker hoe je je AVI-InfoFrame moet opmaken, bekijk dan onze topic over InfoFrame Injection op ons supportforum. (Alleen voor gevorderde gebruikers)
Send AVI
Vervangt de huidige binnenkomende AVI door de eigen AVI uit het tekstvak. Zo kun je bijvoorbeeld de BT2020-modus op de tv activeren, ook als de content niet het juiste InfoFrame meestuurt. Deze string wordt ook in de Vertex opgeslagen en blijft behouden na hotplugs en power cycles. Het aanpassen van de AVI is echt alleen voor gevorderde gebruikers: verkeerde waarden kunnen het scherm zwart maken, en omdat de instellingen worden opgeslagen, helpt zelfs opnieuw opstarten niet tot je een reset doet. Let op: na de klik wordt Enable Custom AVI automatisch geactiveerd; wil je stoppen met het versturen van het eigen AVI-InfoFrame, vink dan Enable Custom AVI uit. Staat Enable Custom AVI aan en druk je op de knop Send AVI, dan stopt het invoegen van het InfoFrame niet, maar veranderen alleen de waarden; handig om te voorkomen dat de tv opnieuw moet synchroniseren.
Disable AVI
Is dit aangevinkt, dan voorkomt Disable AVI dat het AVI-InfoFrame van de bron de aangesloten sink op de uitgang van de Vertex bereikt, en stopt ook het versturen van een eerder ingestelde Custom AVI. Handig voor sommige DVI-schermen of monitoren die niet goed werken als ze een AVI-InfoFrame ontvangen.
Enable Custom AVI
Klik je op Enable Custom AVI, dan wordt het IF uit het tekstvak Custom AVI gebruikt. Zo bepaal je zelf wat het InfoFrame precies is. Dit wordt ook in de Vertex opgeslagen en blijft behouden na hotplugs en power cycles. Zo kun je bijvoorbeeld de BT2020-modus op de tv activeren, ook als de content niet het juiste InfoFrame meestuurt. Het aanpassen van de AVI is echt alleen voor gevorderde gebruikers: verkeerde waarden kunnen het scherm zwart maken, en omdat de instellingen worden opgeslagen, helpt zelfs opnieuw opstarten niet tot je een reset doet.
CAPTURED VENDOR SPECIFIC INFOFRAME
Stuurt de bron een Vendor Specific Infoframe, dan wordt die informatie vastgelegd, uitgelezen en in dit tekstvak van de GUI getoond.
CUSTOM VENDOR SPECIFIC INFOFRAME
Voer in dit tekstveld het Vendor Specific Infoframe van je keuze in HEX-formaat in. Weet je niet zeker hoe je je AVI-InfoFrame moet opmaken, bekijk dan onze topic over InfoFrame Injection op ons supportforum. (Alleen voor gevorderde gebruikers)
Send VSI
Vervangt de huidige binnenkomende VSI door de eigen VSI uit het tekstvak. Deze string wordt ook in de Vertex opgeslagen en blijft behouden na hotplugs en power cycles. Let op: na de klik wordt Enable Custom VSI automatisch geactiveerd; wil je stoppen met het versturen van het eigen VSI-InfoFrame, vink dan Enable Custom VSI uit. Staat Enable Custom VSI aan en druk je op de knop Send VSI, dan stopt het invoegen van het InfoFrame niet, maar veranderen alleen de waarden.
Disable VSI
Is dit aangevinkt, dan voorkomt Disable VSI dat het VSI-InfoFrame van de bron de aangesloten sink op de uitgang van de Vertex bereikt, en stopt ook het versturen van een eerder ingestelde Custom VSI.
Enable Custom VSI
Klik je op Enable Custom VSI, dan wordt het IF uit het tekstvak Custom VSI gebruikt. Zo bepaal je zelf wat het InfoFrame precies is. Dit wordt ook in de Vertex opgeslagen en blijft behouden na hotplugs en power cycles.
OpmerkingJe kunt de strings op twee manieren resetten: houd de RESET-knop op de Vertex 10 seconden ingedrukt, of ga in de GUI naar de pagina "config" en voer een reset uit. Sluit na een reset via de GUI de GUI en open hem opnieuw. De velden zijn dan gevuld met de resetwaarden.
Openbare API/DLL
We hebben een DLL/API-pakket voor de Vertex gemaakt, zodat iedereen zijn Windows-software kan koppelen aan de mogelijkheden van de Vertex en systemen kan bouwen voor evaluatie, testen, meten, kalibratie en contentcreatie.
IR/RS232
De Vertex is volledig te bedienen via IR of vanaf elke computer met een seriële aansluiting, zoals Windows, Mac of Linux, via de RS232-interface. Voor het gemak zit de volledige lijst met IR- en RS232-commando's als tekstbestand bij elk pakket van de firmware-updater en het GUI-hulpprogramma.

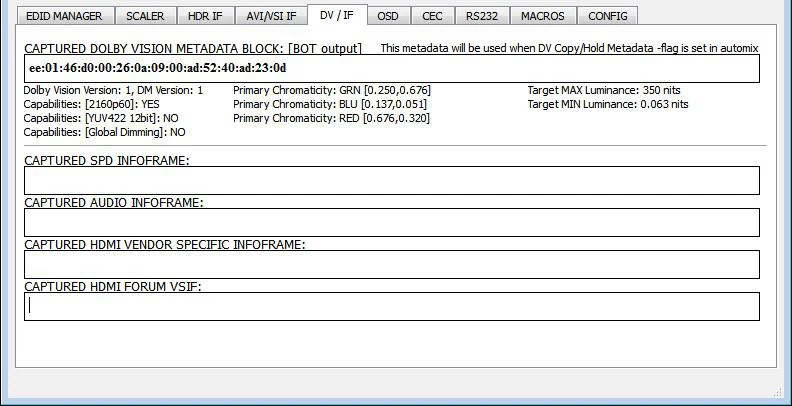

DV/IF
Het deel DV/IF van de USB GUI voor Windows-pc:
CAPTURED DOLBY VISION METADATA BLOCK
De Vertex leest de verplichte Dolby Vision-string van een aangesloten sink op de BOT-uitgang automatisch uit, toont hem en slaat hem op. Eenmaal opgeslagen kan Automix deze verplichte string gebruiken om te zorgen dat de DV-stream van de bron compatibel is met de sink. Is de DV-string van een scherm opgeslagen, dan kun je andere apparatuur, zoals een AVR, tussen de keten plaatsen en toch het juiste DV-signaal naar de sink doorgeven. Bovendien wordt de stream volledig ontcijferd en in leesbare vorm getoond.
CAPTURED SPD INFOFRAME
Toont het Source Product InfoFrame.
CAPTURED AUDIO INFOFRAME
Informatie over het huidige audioformaat. Bij PCM geeft dit meestal de samplefrequentie en het aantal speakers; bij bitstream meldt dit InfoFrame meestal alleen de standaardwaarde “refer stream header”
CAPTURED HDMI VENDOR SPECIFIC INFOFRAME
Toont het HDMI Vendor Specific InfoFrame.
CAPTURED HDMI FORUM VSIF
Toont de HDMI2.0-versie van de HDMI VSIF

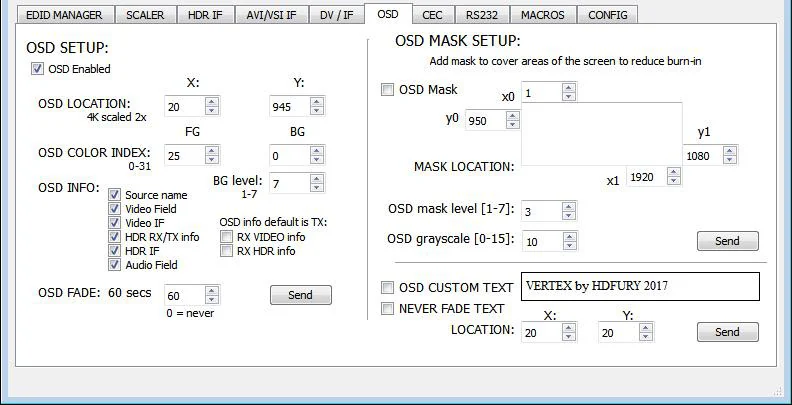

OSD
Het deel OSD van de USB GUI voor Windows-pc:
OSD Enabled
Zet de OSD-functie van de Vertex aan of uit.
OSD LOCATION X, Y
Stelt de X- en Y-waarde van de OSD-positie in op 1080p; bij een 4K-stream worden de waarden met 2 vermenigvuldigd
OSD COLOR INDEX FG, BG, BG level
Stelt de tekstkleur, achtergrondkleur en achtergrondtransparantie van het OSD in.
OSD INFO
Vink aan of uit welke informatie op het OSD van je Vertex moet verschijnen. Beschikbare opties zijn: Source name, Video Field, Video IF, HDR TX/TX info, HDR IF, Audio field, RX Video info, RX HDR info.
OSD FADE
Stelt de tijd in voordat het OSD vervaagt, 0 = nooit.
SEND
Klik na elke wijziging van de parameters hierboven op SEND om ze naar je Vertex te uploaden.
OSD Mask
Zet het gebruik van het OSD-masker aan of uit.
MASK LOCATION x0,y0,x1,y1
Bepaalt de coördinaten van de linkerbovenhoek en rechteronderhoek van je OSD-masker op 1080p. Bij een 4K-stream worden de waarden met 2 vermenigvuldigd
OSD Mask level
Kies de mate van transparantie van je OSD-masker. Het bereik is 1 tot 7.
OSD grayscale
Kies het grijsniveau van je OSD-masker. Het bereik is 0 tot 15.
SEND
Klik na elke wijziging van de parameters hierboven op SEND om ze naar je Vertex te uploaden.
OSD CUSTOM TEXT
Zet de eigen OSD-tekst aan of uit. Eenmaal geactiveerd verschijnt de tekst uit het tekstveld op het scherm.
NEVER FADE TEXT
Wil je de eigen OSD-tekst ook zien nadat de OSD-info is vervaagd, zet deze optie dan aan.
LOCATION X,Y
Stelt de X- en Y-waarde van de eigen OSD-tekst in op 1080p; bij een 4K-stream worden de waarden met 2 vermenigvuldigd
SEND
Klik na elke wijziging van de parameters hierboven op SEND om ze naar je Vertex te uploaden.
CEC Commander
Het deel CEC COMMANDER van de USB GUI voor Windows-pc:
CEC COMMAND
Voer in dit tekstveld het CEC-commando van je keuze in HEX-formaat in.
Weet je niet zeker hoe je je commando moet opmaken, bekijk dan de zeer goede website cec-o-matic van Kwikwai.
SEND CEC
Klik je op deze optie, dan verstuurt de Vertex het CEC-commando dat je in het tekstveld CEC COMMAND hebt ingevoerd.
VERTEX CEC DEVICE TYPE
Standaard Video Processor (ID#5)
CEC ENABLED moet AAN staan om de gekozen opties uit de keuzelijst op de Vertex toe te passen.
Kies het apparaattype Video Processor (Default) als je een AVR in je setup hebt en die AVR voor ARC of CEC wilt gebruiken.
Kies het apparaattype Audio System w/ARC als je de ARC-functie van de Vertex AAN wilt hebben (geluid van de ARC van de tv naar de optische 5.1-uitgang of de analoge stereojack van de Vertex). Je kunt deze methode ook gebruiken als de Vertex je AVR moet vervangen als CEC Commander.
CEC ENABLED
Standaard niet aangevinkt. Eenmaal geactiveerd beantwoordt en verwerkt de Vertex CEC-verzoeken en -commando's en verschijnt hij op de CEC-netwerkkaart. Vink het uit als de Vertex geen externe CEC-verzoeken mag beantwoorden of interne CEC-commando's mag verwerken. Uitvinken haalt de Vertex van de Root-netwerkkaart, maar CEC-commando's voor aangesloten sinks of bronnen worden nog steeds doorgegeven.
ARC ALLOW DD+/ATMOS
Kan je AVR 192khz-audio via de optische ingang accepteren, dan kun je de Vertex gebruiken om DD+ en Atmos uit de ingebouwde streaming-apps van de tv te halen en via de optische uitgang van de Vertex naar je AVR te sturen. Maar heel weinig AVR's op de markt ondersteunen 192khz via optisch.
OpmerkingDe CEC/ARC-master is de BOT-UITGANG. Wil je ARC van de tv, sluit dan de ARC-ingang van je tv aan op de BOT-UITGANG van de Vertex en stel het apparaat onder Vertex CEC device type in als Audio System w/ARC.
In de GUI staan een paar voorbeelden om CEC-commando's te testen.
Met de Android- of iOS-app kun je een eigen menu voor CEC-commando's maken.
Kom gerust naar onze supportserver of de forums om er meer over te weten te komen.
RS232
Het deel RS232 van de USB GUI voor Windows-pc:
RS232 COMMAND
Hiermee test je een RS232-commando om te controleren of je apparaat goed is ingesteld en klaar is om via RS232 te communiceren.
Send Test
Heb je een RS232-commando ingevoerd, gebruik dan deze knop om het te versturen.
RS232 BAUD RATE
Stelt de snelheid van de RS232-verbinding in (standaard 19200)

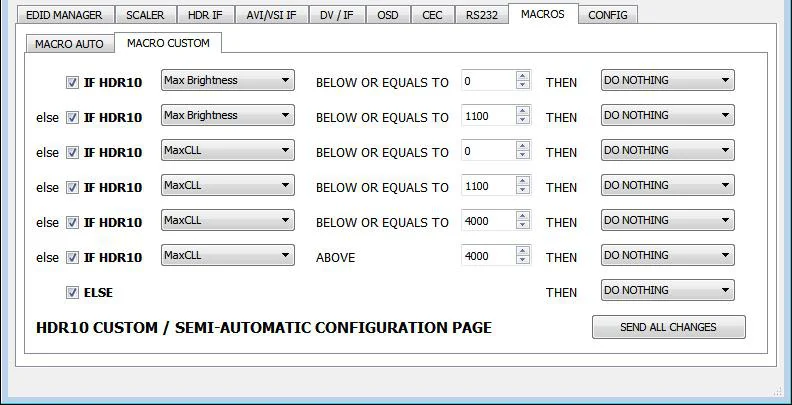

Macros
Het deel MACROS van de USB GUI voor Windows-pc:
Met hulp van ervaren gebruikers uit de community is er een speciale automatische en aanpasbare macro voor JVC-projectoren ontwikkeld. Zie de instructies die hier zijn geplaatst.
Config
Het deel CONFIG van de USB GUI voor Windows-pc:
AUTO SWITCH
Staat Auto Switch aan, dan schakelt de Vertex automatisch naar het actieve signaal als het gekozen signaal wegvalt.
PRIORITY
In de ingangsprioriteitsmodus FORCED schakelt de Vertex naar een nieuwe actieve ingang zodra die wordt gedetecteerd.
HDCP VERSION
Hiermee kies je de HDCP-revisie van de uitgangen of dwing je die af, net als met de drukknop op het apparaat (zie pagina 10)
Standaard aan. Het GROENE logo aan de zijkant van de Vertex kun je naar wens AAN/UIT zetten. Sommige gebruikers vinden het zijlogo storend in hun thuisbioscoop; je kunt het dan uitzetten.
OLED DISPLAY
Standaard aan. Het OLED-display van de Vertex kun je naar wens AAN/UIT zetten. Sommige gebruikers vinden het OLED-display storend in hun thuisbioscoop; je kunt het dan uitzetten.
ROTATE 180 DEG
Standaard UIT. Afhankelijk van je setup wil je het OLED-display misschien omdraaien; eenmaal geactiveerd draait deze optie het OLED van de Vertex om.
REVERSE COLORS
Standaard UIT. Eenmaal geactiveerd keert deze optie de kleuren van de Vertex om.
OLED FADE
Hiermee stel je in hoeveel seconden het duurt voordat het OLED vervaagt (OLED FADE); zet het op 0 om het OLED altijd actief te laten.
ISSUE HOTPLUG
Klik op de knop Send voor een soft reset in je setup.
HTPC MODE
Handig als je problemen hebt met het Windows-beeld en de pictogrammen na het ontwaken uit stand-by.
START UP MENU PAGE
Je kiest welke van de 5 beschikbare infopagina's standaard als eerste wordt getoond.
Pagina 1: Info [standaard]
Pagina 2: RX Info
Pagina 3: HDR 1
Pagina 4: HDR 2
Pagina 5: IF info
L/R AUDIO CONTROL
Deze optie is alleen beschikbaar op een toekomstige Vertex met verplicht FW1.30.1.30. Op de huidige en eerste generatie zijn de L/R Audio control-opties grijs. Is je apparaat compatibel, dan kun je hier de analoge stereo-uitgang aanpassen. Volume, bas en treble zijn instelbaar.
MUTE BOT TX AUDIO
Gebruik je een AVR op de TOP-uitgang, dan wil je misschien het geluid naar de apparatuur op de BOT-uitgang uitschakelen. Hier kun je het geluid van de BOT-uitgang dempen.
CLEAR ALL SETTINGS TO FACTORY DEFAULTS
Vergelijkbaar met [LP] Long Press (lang indrukken) op de RESET-knop (zie pagina 7). Vink het beschikbare vakje aan om alle instellingen terug te zetten naar de fabrieksinstellingen en typ RESET in het tekstveld. Klik tot slot op de knop OK; het apparaat wordt dan teruggezet naar de fabrieksinstellingen. Een power cycle van de Vertex is nodig.
Vink het beschikbare vakje aan om alle EDID-instellingen terug te zetten naar de fabrieksinstellingen en typ RESET in het tekstveld. Klik tot slot op de knop OK; de EDID van het apparaat wordt dan teruggezet naar de fabrieksinstellingen.
Config Import/Export
Het deel CONFIG Import/Export van de USB GUI voor Windows-pc:
Met de optie [CONFIG] > [EXPORT] sla je de huidige configuratie en instellingen van de Vertex op in een tekstbestand.
Dat bestand kun je daarna met anderen delen, voor support, of na een nieuwere firmware-update weer inladen met de optie [CONFIG] > [IMPORT].
Het geëxporteerde configuratiebestand toont de informatie over het actieve signaal, de ingestelde EDID voor elke RX en TX en de lijst met parameters die je direct in het tekstbestand kunt bewerken voordat je het weer importeert.
