FAQ
Antwoorden op veelgestelde vragen over de modi Splitter en Matrix, resoluties, kabels, het aansluiten van audio en de voeding.
ALLE HOOFDSTUKKEN
FAQ

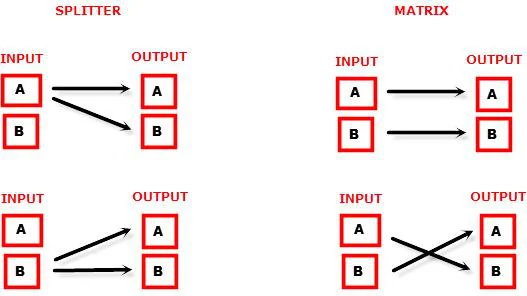

Wat is het verschil tussen de optie Splitter en Matrix, en welke opties heeft elke modus?
De afbeelding hieronder toont de beschikbare opties voor beide modi.
Kan ik 4K60 4:4:4 of een HDR-signaal doorgeven en tegelijk één uitgang op een lagere resolutie hebben?
Ja. Als alles correct is aangesloten op de juiste downscale-uitgang, schaalt de Vertex UHD automatisch omlaag naar FHD als de aangesloten SINK (scherm, AVR of iets anders) dat nodig heeft. Op dezelfde manier kan hij FHD opschalen naar UHD als de SINK op de upscale-poort dat nodig heeft.
Wat is het Bluetooth-bereik met GoBlue?
Je kunt de Bluetooth-app voor iOS en Android met de Vertex en GoBlue verbinden en gebruiken, ook als er geen signaal door de Vertex gaat. Met of zonder signaal is het Bluetooth-bereik in alle gevallen meer dan >10m.
→ Zie: Android / iOS-appMijn scherm zou 4K60 4:4:4-signalen moeten accepteren, maar het werkt niet?
Bij de meeste UHD-tv's die we hebben getest, moet je altijd extra instellingen aanzetten om een 4K60 4:4:4 600MHz-verbinding te krijgen. Bijvoorbeeld bij Samsung: om de 444-kleurruimte voor 4K op Samsung-tv's aan te zetten, ga je naar "settings", dan "hdmi" en "UHD color" en zet je dat aan. Daarna moet je HDMI-poort 1 in het menu tools ook als "PC" instellen. Pas na deze twee stappen wordt 600MHz geaccepteerd. Bij de meeste UHD-tv's zijn vergelijkbare trucs nodig. Bovendien hebben de meeste UHD-tv's maar een paar specifieke poorten die 600MHz aankunnen.
Mijn tv heeft een pc-modus (of ik heb een pc-monitor). Welke resoluties worden ondersteund in grafische modus?
Alle grafische pc-modi binnen de bandbreedte van 600MHz worden ondersteund, inclusief ultrahoge resoluties zoals WQSXGA, QUXGA, QFHD, WQUXGA en 4K.
Welke uitgangsresoluties ondersteunt de Vertex in HDTV-modus?
Alle bekende SD-, HD-, Full HD- en UHD-formaten worden ondersteund, waaronder: 480i50, 480i60, 480p50, 480p60, 576p50, 576p60, 720p50, 720p60, 720p100, 720p120, 1080i25, 1080i30, 1080p24, 1080p25, 1080p30, 1080p48, 1080p50, 1080p60, 1080p72, 1080p75, 1080p96, 1440p50, 1440p60, 2160p24, 2160p25, 2160p30, 2160p50, 2160p60 (dit zijn slechts voorbeelden; alles binnen de bandbreedte van 600MHz wordt ondersteund.)
Met welke HDMI-versie werkt de Vertex? Heb ik HDMI 1.3/1.4a/2.0a/2.0b nodig? Maakt het uit?
Het maakt niet uit. De HDfury Vertex werkt met elke HDMI-versie vanaf 1.0.
Moet ik iets speciaals instellen op mijn HDMI-bron om de resolutie goed te krijgen?
Nee. Je bron herkent de HDfury Vertex als een apparaat dat 2160p60 4:4:4 aankan, en de Vertex accepteert en verwerkt altijd de stream van de hoogste kwaliteit van je bronnen. Je hoeft de HDMI-bron niet op een specifieke resolutie in te stellen.
Voegt de Vertex latency (vertraging) toe aan het signaal?
Vrijwel niets. De toegevoegde latency is slechts enkele pixelklokken. Helemaal niet merkbaar.
Waar is de USB-poort voor?
Voor stroom uit de meegeleverde USB-voeding en voor firmware-upgrades wanneer er nieuwe (extra) functies en verbeteringen beschikbaar komen.
En lange HDMI-kabels? Kan ik problemen verwachten?
Voor 600MHz moet je "high speed"-kabels gebruiken, of kabels die voor 600MHz/18Gbps gecertificeerd zijn; idealiter ligt de lengte tussen 6ft en 12ft (ca. 1,8 tot 3,7 m) voor goede 600MHz/18Gbps-doorgifte. Voor 4K30, 1080p of lager zijn bijna alle kabels goed. De HDfury Vertex werkt als HDMI-repeater. Met de HDfury Vertex in het pad wordt het signaal dus versterkt en hersteld. Je zou geen passieve (of actieve) HDMI-versterkers nodig moeten hebben, vooral niet als je de HDfury Vertex halverwege je kabeltraject plaatst. Moest je eerder een versterker gebruiken, dan kan de HDfury Vertex die waarschijnlijk vervangen. De HDfury Vertex is zonder problemen gebruikt met HDMI-kabels van 50 foot (en langer). Let wel: actieve kabels zonder eigen voeding die stroom uit de HDMI-connector halen, kunnen falen met de standaardvoeding en het standaardsnoer. Om apparatuur die stroom uit de HDMI-connector haalt aan de uitgang van de Vertex te ondersteunen, voed je het apparaat via poort 1 van de optionele Universal Power Supply. Alternatieve opties/oplossingen zijn hier gepubliceerd.
Hoe worden de nieuwe lossless audioformaten via de HDMI-ingang verwerkt? Bijv. DTS-HD/MA en DD/E-AC3: worden ze teruggebracht tot respectievelijk DTS-core of Dolby Digital om aan de eisen van de S/PDIF-standaard te voldoen?
Lossless audio gaat alleen via de HDMI-uitgang. De HDfury Vertex comprimeert of converteert de binnenkomende audio niet omlaag. Via de SPDIF-uitgang kan alleen stereo- en 5.1-geluid worden uitgevoerd. De analoge uitgang ondersteunt alleen stereo.
Hoe sluit ik de audio van de Vertex aan?
De Vertex heeft een analoge en een digitale (TOSLINK) audio-uitgang in één connector, gemarkeerd met "D/A" en een koptelefoonsymbool. Het is een 2-in-1-connector: je kunt er een 3.5mm analoge stereojack of een digitale mini-TOSLINK-kabel (3.5mm mini-jack) in steken en krijgt dan analoog stereogeluid of digitaal 5.1 Dolby/DTS-geluid uit de Vertex. Verderop staan afbeeldingen van beide soorten connectoren/kabels.
Digitale 3.5mm mini-TOSLINK-audiokabel voor de Vertex:
Wil je een "gewone" TOSLINK-kabel gebruiken, gebruik dan een verloopstuk van 3.5mm mini-TOSLINK naar gewone TOSLINK:
Met een 3.5mm stereo-audiokabel kun je de Vertex op een tv aansluiten als je geen thuisbioscoopset hebt (alleen de 2 speakers in je tv):
Moet ik de USB-voeding gebruiken?
Ja. Door de geavanceerde functies verbruikt de Vertex meer stroom dan eerdere HDfury-modellen. Gebruik altijd de voeding van de Vertex.
Is de voeding van de Vertex dezelfde als die van de HDfury1, HDfury2 en GammaX?
Nee. De voedingen van de HDfury1, HDfury2 en GammaX leveren maximaal 0.5A. De HDfury3 levert maximaal 1A. De voeding van de Vertex levert tot 2.0A. Gebruik geen voeding van de HDfury1, HDfury2 of GammaX met de Vertex.
Wat voor voeding gebruikt de Vertex?
De voeding van de Vertex voldoet aan deze eisen:
- Levert GEREGELDE (+/- 5%) 5VDC-spanning met minimaal 2.0A gelijkstroom
- Levert de stroom via een mini-USB-connector.
Een AC/DC-adapter gebruiken die niet aan deze drie eisen voldoet, kan de Vertex vernielen. Gebruik de voeding van de HDfury1, HDfury2 of GammaX niet met de Vertex.
Ik heb geprobeerd mijn apparaat te updaten, dat mislukte en nu verschijnt de Vertex onder Windows als USBBOOT?
Sommige gebruikers zien de Vertex na een poging tot firmware-update onder Windows als USBBOOT USBXPRESS. USBBOOT betekent dat de Vertex in de bootloader-status staat en wacht op de echte FW
→ Zie: Firmware-updateDit betekent dat de update van de MCU-FW is mislukt, niet goed is gestart of halverwege is onderbroken. Het apparaat blijft dan in de bootloader, klaar om de FW-update opnieuw te ontvangen. Zorg dat de Windows GUI op de pc gesloten is (niet actief), koppel de Vertex los en sluit hem weer aan, herstart eventueel je computer en start de FW-update opnieuw.
→ Zie: Firmware-updateZorg dat je de juiste Silabs-driver gebruikt voor je Windows-versie en de gebruikte USB-poortversie, zoals uitgelegd op p.19
→ Zie: USB-driver (Windows)Bron: officiële gebruikershandleiding 4K Vertex, Rev 1.30. Tekst en afbeeldingen © HDfury, overgenomen voor Vertex-eigenaren.
