EDID-modus kiezen

De drie standen van de EDID-schuifschakelaar: Automix, Custom Use / BT en de vaste EDID met L/R-audio.

INHOUD HANDLEIDINGHandleiding p.8PDF DOWNLOADEN (REV 1.30)

ALLE HOOFDSTUKKEN

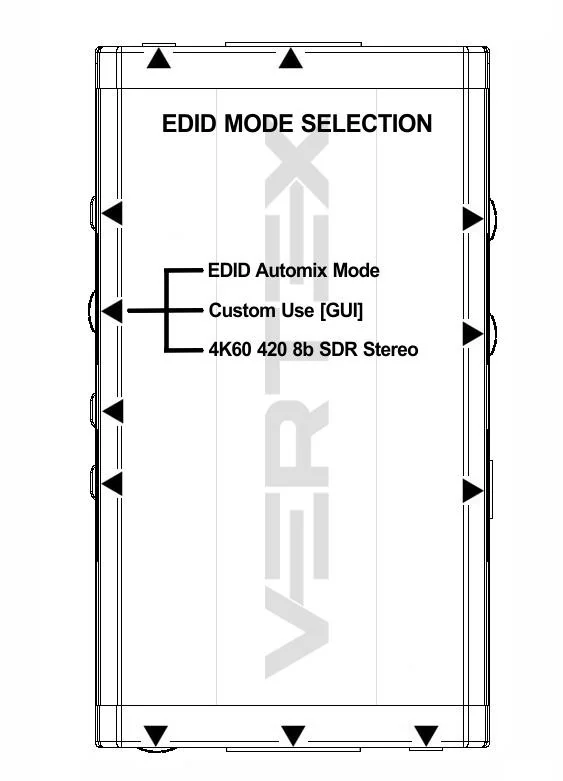

Schema van de 4K Vertex met de schuifschakelaar voor de EDID-modus: EDID Automix Mode, Custom Use [GUI], 4K60 420 8b SDR Stereo

De EDID-schuifschakelaar heeft 3 standen.

Zet de schakelaar in de middelste stand om bediening via USB, IR, RS232 of een Bluetooth-apparaat mogelijk te maken.

Automix-modus: Maakt een EDID op basis van de gezamenlijke mogelijkheden van de sinks, gestuurd door een te kiezen algoritme met af te dwingen vlaggen, zodat beide sinks altijd beeld en geluid tonen.
Custom Use / BT: Kies en gebruik een EDID uit een selectie vooraf geladen EDID-tabellen (zie p.14) of laad een EDID-bank naar keuze. Standaard is de gekozen EDID-tabel een 4K60 4:4:4 BT2020 HDR 600MHz met volledige audiomogelijkheden. Laat de schakelaar in deze stand voor bediening op afstand via USB/IR/RS232 of de Android/iOS-app en/of om een van de 100 beschikbare EDID-tabellen te kiezen en te gebruiken. Let op: de Vertex kan voor elke ingang een eigen EDID bewaren.
Vaste EDID met L/R-audio: Deze modus is een eenvoudige 4K60 4:2:0 8b SDR 2-kanaals stereo 300MHz-tabel. Je kunt hem gebruiken als veiligheids-EDID om in vrijwel elke setup/situatie beeld te krijgen.

→ Zie: Lijst met eigen EDID's (100 tabellen)

OpmerkingJe kunt de EDID-modus en alle andere instellingen ook wijzigen met IR-codes, via de USB GUI voor een Windows-pc, via RS232 voor Mac/Windows/Linux of via de smartphone-/tablet-app voor Android/iOS met GoBlue.

→ Zie: Android / iOS-app

WOORDENLIJSTBEGRIPPEN IN DIT HOOFDSTUK

Vaste EDID
