OLED-display

Het opstartscherm van de Vertex, de standaardpagina met signaalinfo en de te kiezen OLED-pagina's met HDR- en signaaldetails.

INHOUD HANDLEIDINGHandleiding p.19PDF DOWNLOADEN (REV 1.30)

ALLE HOOFDSTUKKEN

Direct na het inschakelen verschijnt het opstartscherm van de Vertex op het OLED-display.

INFO-pagina op het OLED van de Vertex met ingang IN0 en uitgangen TX0 en TX1, met signaalformaten en EDID-namen van de sinks

Standaard start de Vertex op zijn pagina met signaalinfo. Hier zie je eenvoudig alle binnenkomende en uitgaande signalen en de mogelijkheden van je aangesloten apparatuur. Let op: je kunt de standaard startpagina van de Vertex instellen via IR, de GUI, RS232 of de Android/iOS-app. Met de INFO/OLED-knop blader je door alle beschikbare pagina's. (zie p.9)

→ Zie: OLED / INFO-bediening

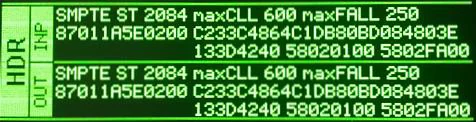

HDR-pagina op het OLED van de Vertex met SMPTE ST 2084-metadata, met maxCLL en maxFALL voor ingang en uitgang

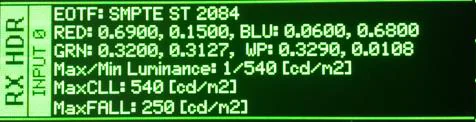

RX HDR-pagina op het OLED van de Vertex met EOTF, kleurprimaries, witpunt, luminantie, MaxCLL en MaxFALL voor ingang 0

RX INFO-pagina op het OLED van de Vertex met VIC, resolutie, kleurruimte, HDCP, pixelklok, HDR en audio voor ingang 0

HDR- en meer gedetailleerde signaalinformatie vind je op de te kiezen OLED-pagina's.

WOORDENLIJSTBEGRIPPEN IN DIT HOOFDSTUK

OLED-infopagina's
